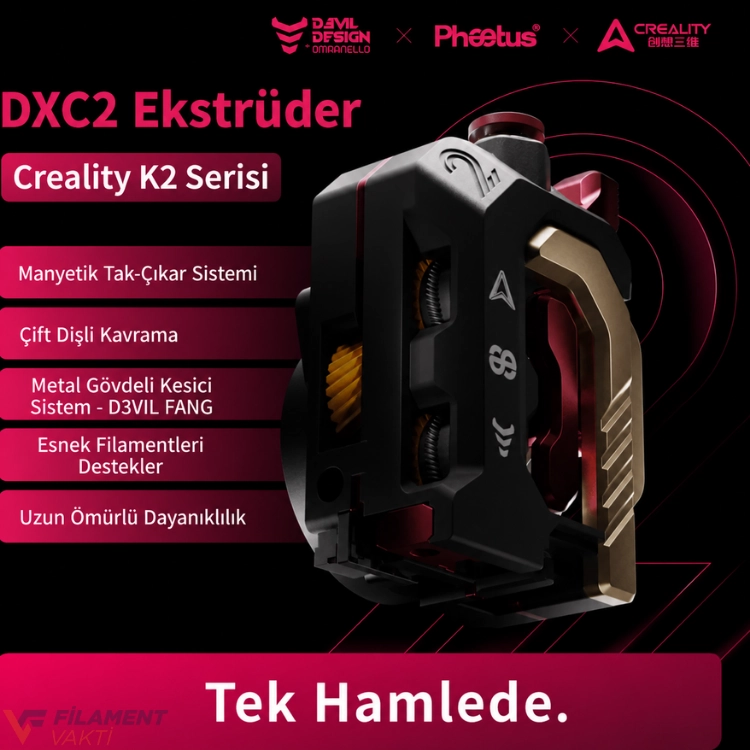

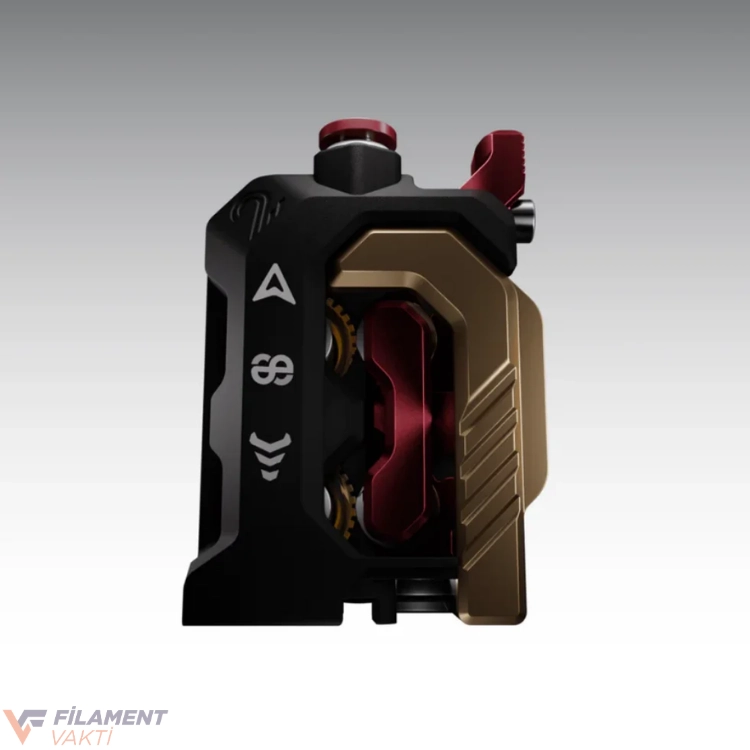

Phaetus DXC2 Creality K2 Serisi Ekstrüder

DXC2; D3vil Design, Phaetus ve Creality iş birliğiyle Creality K2 serisi için geliştirilen yeni nesil ekstrüder sistemidir.

Standart ekstrüderlerde karşılaşılan bakım zorluğu, vida sökme işlemleri, filament besleme düzensizlikleri, dişli aşınması ve esnek filament uyumluluğu gibi sorunlara odaklanan DXC2; manyetik hızlı açılma sistemi, hassas çift dişli besleme mekanizması ve dayanıklı metal bileşenleriyle daha kolay bakım ve kararlı filament akışı sağlamayı amaçlar.

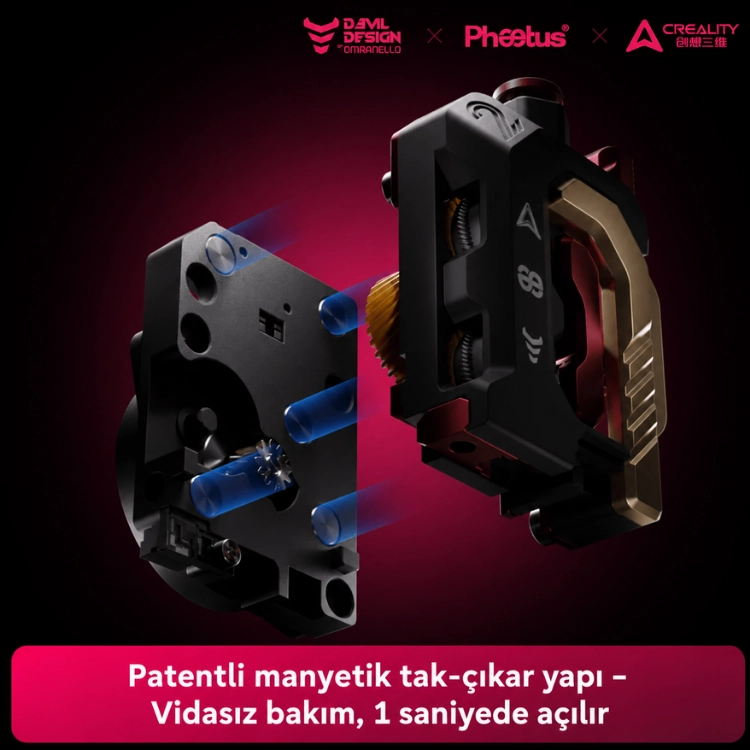

Patentli Manyetik Tak-Çıkar Sistemi

DXC2’nin ön gövdesi patentli manyetik bağlantı sistemi kullanılarak tasarlanmıştır. Geleneksel ekstrüderlerde bakım için vidaların sökülmesi, doğru anahtarın bulunması ve parçaların yeniden hizalanması gerekirken DXC2’nin ön bölümü herhangi bir el aleti kullanılmadan açılabilir.

Manyetik bağlantı sistemi:

• Vida sökmeden ekstrüdere erişim sağlar.
• Ön gövdenin saniyeler içerisinde çıkarılmasına imkân tanır.
• Otomatik manyetik hizalama sayesinde parçaların doğru şekilde yerleşmesini kolaylaştırır.
• Filament sıkışması ve dişli temizliği gibi işlemlerde bakım süresini azaltır.
• Küçük vidaların kaybolma riskini ortadan kaldırır.

Üretici tarafından sistemin yaklaşık 1 saniyede açılıp yeniden kilitlenebildiği belirtilmektedir.

D3vil Fang Hassas Filament Kesme Sistemi

DXC2 içerisinde D3vil Fang adı verilen modüler filament kesme sistemi bulunur. Sistem, rijit metal gövde ve değiştirilebilir kesici bıçak yapısından oluşur.

Modüler Metal Gövde

Yüksek rijitliğe sahip alüminyum alaşımlı gövde, filament kesme işlemi sırasında kesicinin daha kararlı çalışmasına yardımcı olur.

Değiştirilebilir kesici yapısı sayesinde:

• Kesici aşındığında tüm mekanizmanın değiştirilmesi gerekmez.
• Bakım maliyeti ve parça değişim süresi azalır.
• Kesme mekanizmasının uzun süre kullanılabilmesi sağlanır.

DLC Kaplamalı Kesici Bıçak

Kesici bölümünde DLC kaplamalı, yüksek sertliğe sahip takım çeliği bıçak kullanılır.

DLC kaplama:

• Yüksek aşınma direnci sunar.
• Düşük sürtünmeli ve kendinden yağlayıcı yüzey oluşturur.
• Filamentin daha temiz ve hassas şekilde kesilmesine yardımcı olur.
• Karbon fiber gibi aşındırıcı katkılar içeren kompozit filamentlerle kullanımda dayanıklılığı artırır.

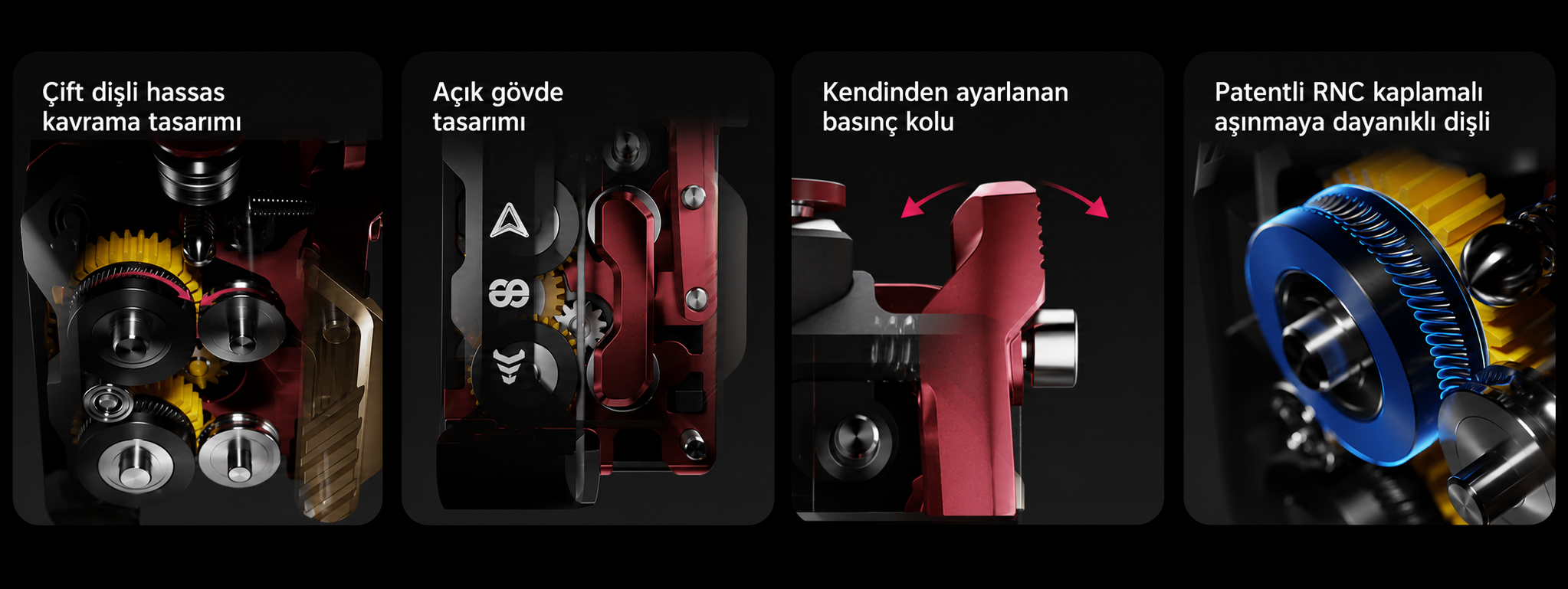

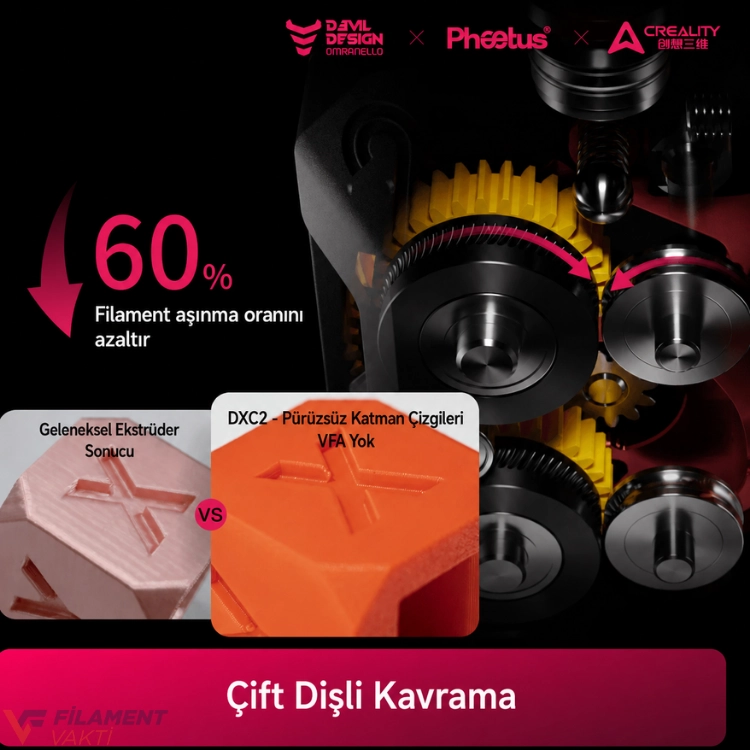

Helisel Çift Dişli Hassas Besleme Sistemi

DXC2, helisel dişli ve U biçimli besleme çarkından oluşan çift dişli kavrama sistemi kullanır. Filament iki taraftan dengeli şekilde kavranarak ekstrüdere aktarılır.

Bu yapı:

• Filament üzerindeki baskının daha dengeli dağılmasını sağlar.
• Filamentin ezilmesini ve yüzeyinin aşınmasını azaltır.
• Geri çekme ve ileri besleme hareketlerinin daha hassas yapılmasına yardımcı olur.
• Filament akışındaki düzensizlikleri azaltır.
• Dikey ince yüzey izlerinin ve VFA oluşumunun azaltılmasına yardımcı olur.
• Katman çizgilerinin daha düzenli görünmesini destekler.

Üretici karşılaştırmasına göre çift dişli helisel sistem, geleneksel düz kesimli dişlilere kıyasla filament aşınma oranını %60 azaltabilir.

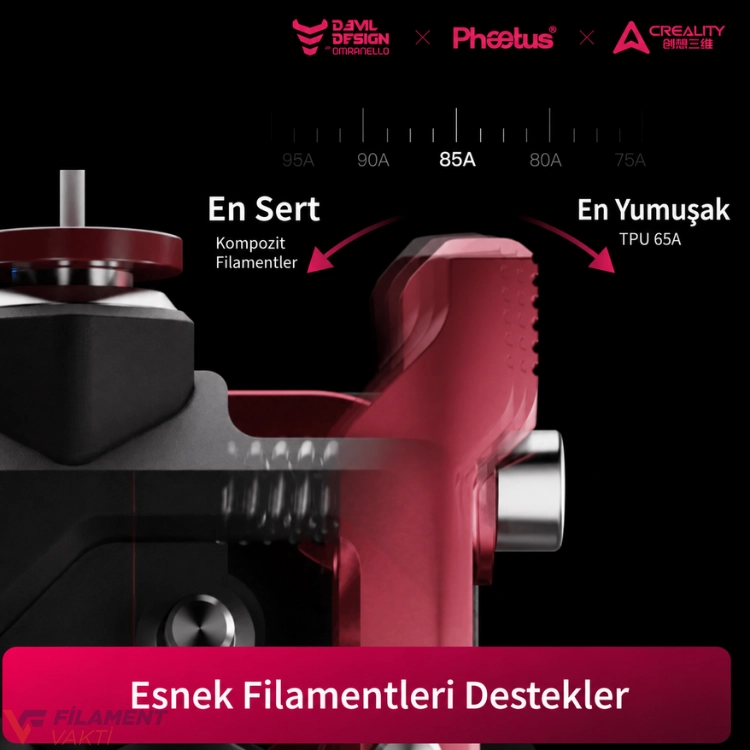

Kendinden Ayarlanan Basınç Kolu

DXC2’nin adaptif basınç kolu, kullanılan filamentin sertliğine göre uygulanan baskıyı otomatik olarak dengeler.

Bu sayede:

• Farklı sertlikteki filamentlerde daha kararlı besleme sağlanır.
• Sert kompozit filamentlerden yumuşak TPU filamentlere geçiş kolaylaşır.
• Filamentin gereğinden fazla sıkıştırılması önlenir.
• Çok malzemeli baskılarda daha dengeli ekstrüzyon elde edilir.
• TPU gibi yumuşak filamentlerde filamentin bükülme ve besleme yolundan çıkma riski azaltılır.

DXC2, TPU 65A ve üzeri esnek filamentlerin yanı sıra standart ve kompozit filamentlerle uyumludur.

Açık Gövdeli Soğutma Mimarisi

Ekstrüderin açık gövdeli tasarımı, filament yolunun ve besleme dişlilerinin dışarıdan görülebilmesini sağlar.

Bu yapı:

• Filament yolunun kolayca kontrol edilmesini sağlar.
• Sıkışma veya besleme problemlerinin daha hızlı tespit edilmesine yardımcı olur.
• Dişlilerin çevresindeki ısı birikimini azaltır.
• Aktif hava dolaşımını destekler.
• Filamentin ekstrüder içerisinde erken yumuşaması riskini azaltır.
• Uzun baskılarda daha kararlı filament beslemesi sağlar.

Üretici verilerine göre açık soğutma mimarisi, filamentte meydana gelebilecek heat creep riskini %80 oranında azaltmayı hedefler.

Patentli RNC Kaplamalı Aşınmaya Dayanıklı Dişli

DXC2’nin ana besleme dişlisinde RNC kaplama teknolojisi kullanılır. Bu kaplama, özellikle karbon fiber ve benzeri aşındırıcı katkılar içeren filamentlerle kullanımda dişli ömrünü artırmak için geliştirilmiştir.

RNC kaplamalı dişlinin üretici tarafından belirtilen yüzey sertliği:

• RNC kaplamalı dişli: HV 3300
• Sertleştirilmiş çelik: HV 700±
• Standart paslanmaz çelik: HV 200±

RNC kaplama sayesinde:

• Dişli yüzeyinin aşınması azaltılır.
• Filament kavrama performansı daha uzun süre korunur.
• Karbon fiber katkılı filamentlerle uyumluluk artırılır.
• Dişli değiştirme sıklığı azaltılır.
• Uzun süreli kullanım maliyetinin düşürülmesi hedeflenir.

Üretici, RNC kaplamalı dişlinin standart çözümlere kıyasla %300’e varan daha uzun kullanım ömrü sunduğunu belirtmektedir.

Akıllı Filament Tükenme Algılama

DXC2, filamentin bitmesini veya filament akışının kesilmesini algılamaya yardımcı olan akıllı filament tükenme algılama özelliğine sahiptir.

Bu sistem, baskı sırasında filamentin tükenmesi durumunda baskının kontrolsüz şekilde devam etmesini önlemeye ve filament değişiminin zamanında yapılmasına yardımcı olur.

Öne Çıkan Özellikler

• Creality K2 serisiyle uyumlu tasarım
• Patentli manyetik tak-çıkar ön gövde
• Vidasız ve aletsiz bakım
• Yaklaşık 1 saniyede hızlı açılma
• Helisel çift dişli filament besleme sistemi
• U biçimli filament kavrama çarkı
• Kendinden ayarlanan filament basınç kolu
• D3vil Fang hassas filament kesme sistemi
• Modüler ve değiştirilebilir kesici yapısı
• DLC kaplamalı takım çeliği bıçak
• Patentli RNC kaplamalı aşınmaya dayanıklı dişli
• Açık gövdeli soğutma ve ısı dağıtım tasarımı
• Filament yolu ve dişlilerin görünür olması
• Akıllı filament tükenme algılama
• TPU 65A+ esnek filament desteği
• Standart ve kompozit filament uyumluluğu
• Karbon fiber katkılı filamentlerle kullanıma uygun yapı
• Daha az filament aşınması
• VFA ve katman çizgilerinin azaltılmasına yardımcı besleme sistemi

Teknik Özellikler

Uyumlu Filamentler

DXC2 aşağıdaki filament türleriyle kullanılmak üzere tasarlanmıştır:

• PLA
• PLA Mat
• PETG
• ABS
• ASA
• TPU 65A ve üzeri
• Karbon fiber katkılı filamentler
• Diğer standart ve kompozit filament çeşitleri

Önemli: Karbon fiber, cam elyaf veya benzeri aşındırıcı filamentlerin kullanımında yazıcının nozulu ve hotend sistemi de ilgili filament türüne uygun olmalıdır.

Montaj ve Kullanım Bilgisi

DXC2, Creality K2 serisi yazıcılarla uyumludur. Ancak montaj sırasında paket seçeneğine ve yazıcı üzerindeki mevcut parçalara göre bazı ek işlemler gerekebilir.

Tam kurulum için:

1. Mekanik hizalama amacıyla uygun kablo zinciri yükseltici aparatı kullanılmalıdır.
2. En iyi soğutma performansı için DXC2 ile uyumlu soğutma kanalı ve ön kapak kullanılması önerilir.
3. Orijinal ön kapak DXC2 yapısıyla uyumlu olmayabilir.
4. Montaj sonrasında yazılım veya firmware üzerinden geri çekme mesafesi ayarlarının düzenlenmesi gerekebilir.
5. İlk baskıdan önce filament yükleme, geri çekme ve filament kesme işlemleri kontrol edilmelidir.

Paket İçeriği

Ürün, Temel Paket ve Gelişmiş Paket olmak üzere iki farklı içerikle sunulabilir.

Temel Paket

• 1 adet DXC2 ekstrüder
• 1 adet lazer etiketi
• 1 adet devre kartı montajı için kendinden kılavuzlu vida
• 1 adet H2.5 alyan anahtar
• 1 adet H2.0 alyan anahtar
• 1 adet H1.5 alyan anahtar
• 1 adet yükseltici montajı için kendinden kılavuzlu vida

Temel pakette üst-alt yükseltici aparatı ve ön kapak bulunmaz.

Gelişmiş Paket

• 1 adet DXC2 ekstrüder
• 1 adet lazer etiketi
• 1 adet devre kartı montajı için kendinden kılavuzlu vida
• 1 adet H2.5 alyan anahtar
• 1 adet H2.0 alyan anahtar
• 1 adet H1.5 alyan anahtar
• 1 adet yükseltici montajı için kendinden kılavuzlu vida
• 1 takım üst ve alt kablo zinciri yükseltici aparatı
• 1 adet DXC2 uyumlu ön kapak

Sık Sorulan Sorular

DXC2, DXC1’in geliştirilmiş modeli midir?

Hayır. DXC1 ve DXC2 farklı yazıcı modelleri için geliştirilmiştir. DXC2, Creality K2 serisi yazıcılarla uyumludur. DXC1 ise K1 serisi gibi farklı Creality modellerine yönelik olarak tasarlanmıştır.

DXC2, K2 serisinin orijinal ekstrüderi yerine takılabilir mi?

Evet. DXC2, Creality K2 serisiyle uyumlu olarak geliştirilmiştir. Bununla birlikte tam kurulum için kablo zinciri yükselticisi, uyumlu soğutma kanalı ve ön kapak gerekebilir. Montaj sonrasında geri çekme ayarlarının yeniden düzenlenmesi de önerilir.

Standart ekstrüdere göre temel farkları nelerdir?

• Vida ve el aleti gerektirmeyen manyetik bakım sistemi
• Helisel çift dişli filament kavrama
• Kendinden ayarlanan basınç kolu
• DLC kaplamalı değiştirilebilir filament kesici
• RNC kaplamalı aşınmaya dayanıklı dişli
• Açık gövdeli soğutma ve görünür filament yolu
• TPU ve kompozit filamentlerle geliştirilmiş uyumluluk

Dişli ve kesici bıçakların sık değiştirilmesi gerekir mi?

RNC kaplamalı dişli ve DLC kaplamalı kesici bıçak, uzun süreli kullanım ve yüksek aşınma direnci için tasarlanmıştır. Normal kullanım şartlarında sık değiştirilmesi beklenmez. Kullanım ömrü kullanılan filament türüne, baskı miktarına ve bakım koşullarına göre değişebilir.

DXC2 hangi filamentlerle kullanılabilir?

DXC2; standart filamentler, TPU 65A ve üzeri esnek filamentler ve kompozit filamentlerle uyumludur. Sistem özellikle yumuşak TPU filamentlerin kararlı şekilde beslenmesi ve aşındırıcı kompozit filamentlerde parça ömrünün artırılması için optimize edilmiştir.

Kullanılması önerilmeyen bir filament var mı?

Üretici tarafından özel olarak uyumsuz olduğu belirtilen bir filament bulunmamaktadır. Bununla birlikte yüksek sıcaklık veya aşındırıcı katkı gerektiren filamentlerde yazıcının nozulu, hotend sistemi ve kapalı hazne koşullarının da kullanılan malzemeye uygun olması gerekir.

Bilgilendirme: Yüzdesel performans ve kullanım ömrü değerleri üreticinin kendi karşılaştırma ve test verileridir. Gerçek sonuçlar kullanılan filament, baskı ayarları, yazıcı koşulları ve bakım sıklığına göre değişebilir.
